TimeDrain2019-03-28T12:43:23+02:00

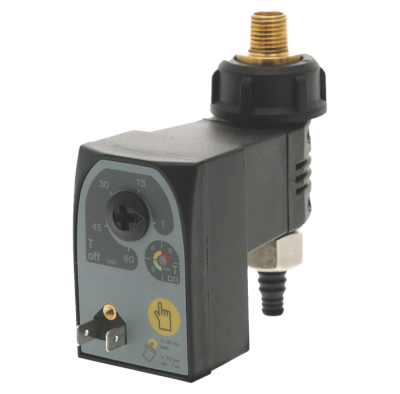

TimeDrain è un dispositivo di scarico in grado di eliminare ciclicamente l’acqua di condensa. TimeDrain integra al suo interno un timer a gestione digitale e un’elettrovalvola ad azionamento servoassistito, la quale viene aperta periodicamente in funzione dell’impostazione dei tempi di T-on e T-off effettuata mediante il proprio pannello di controllo.

Con TimeDrain la programmazione dei tempi risulta estremamente precisa grazie al selettore a otto settori che permette la scelta di otto differenti tempi di pausa (T-off) e un pulsante di selezione per l’impostazione di tre livelli di scarico (T-on). Il medesimo pulsante ha anche una funzione di test, utile a verificare il corretto funzionamento del sistema di scarico.

TimeDrain ha dimensioni ridottissime e può essere installato in qualsiasi posizione e in qualsiasi punto dell’impianto ad aria compressa.

Per facilitarne l’installazione TimeDrain è dotato di un connettore EN 175301-803 Tipo B (ex DIN 43650) per l’alimentazione elettrica e di un raccordo “Easy Lock” a tre pezzi per la connessione pneumatica.

TimeDrain 230 V 115 V
Alimentazione (±10%) 230 V (50/60 Hz) 115 V (50/60 Hz)
Potenza (in scarico) 10 VA
Pressione di lavoro 0,2-16 bar
Temperatura di lavoro +1/+60 °C
Classe di protezione

IP65 (Con connettore e guarnizione correttamente assemblati)

Connessione elettrica EN 175301-803 Forma B (ex DIN 43650) (Fornito)
Portata nominale (m³/min) (1) 60
Scarico nominale (lt/h) 40
Scarico massimo (lt/h) 40
Capacità massima compressore (m³/min) 60
Capacità massima essiccatore (m³/min) 120
Capacità massima filtro (m³/min) 600
Raccordo ingresso 1 x R3/8″M
Raccordo uscita (con limitatore di portata) ø10
Peso (Kg) 0,18
Certificazioni n/a
Codice 45-885 45-886

(1) = Dati riferiti a 1 bar(a) e 20° C, pressione di esercizio 7 bar, temperatura dell’aria di aspirazione compressore 25° C al 60% di umidità relativa, temperatura di scarico dell’aria compressa dell’aftercooler 35° C.

VISTA DIMENSIONALE

Clicca sull’immagine per ingrandire

KIT MANUTENZIONE – ACCESSORI
